Welleneinsatz f.Stegkupplung 6mm

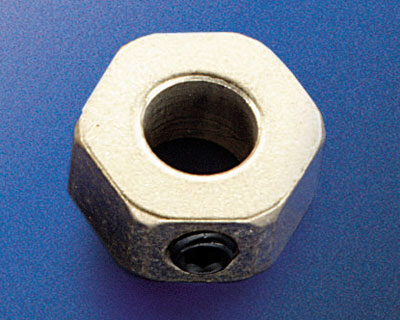

Welleneinsatz 6 mm Bohrung für Krick Stegkupplung


Dieser Messingeinsatz wir benötigt für Wellen mit einem Durchmesser von 6 mm. Zum Beispiel die Krick MAX Gear Getriebemotoren haben eine Welle mit 6 mm . Mittels dem beiliegenden Gewindestiftes M3 wird die Stegkupplung auf der Welle kraftschlüssig montiert.


Wichtig: Eine komplette Stegkupplung besteht aus einem Verbindungstei (Artikel-Nr. I63800l) und zwei Welleneinsätzen

Technische Daten Welleneinsatz:
Innendurchmesser 4 mm
Sechskant 10 mm
Breite 5 mm
Gewinde für Madenschraube M3



Allgemeine Information zu den Stegkupplungen von Krick

Diese Stegkupplungen eignen sich besonders für jeden Einsatz bei geringem bzw. keinem Wellenversatz z.B. in Rennbooten. Sie zeichnet sich durch enorme Laufruhe und exakte Zentrierung aus und bewirkt gegenüber starren Verbindungen noch eine gewisse Nachfederung im Anfahrbereich. Hohe Kraftübertragung auch für den Rennbooteinsatz ist für diese Industriekupplung aus schlagzähem Makrolon kein Problem.

Komplette Kupplungen bestehend aus einem Verbindungsteil und zwei Welleneinsätzen
Artikel-Nr.
|63902| Für Wellen- 3,17 mm auf Wellen- 4,0 mm
|63904| Für Wellen- 4,0 mm auf Wellen- 4,0 mm
|63905| Für Wellen- 4,0 mm auf Wellen- 5,0 mm

Einzelteile
Artikel-Nr. Beschreibung
|63800| Verbindungsteil Makrolon
|63820| Welleneinsatz Bohrung 2,0 mm
|63823| Welleneinsatz Bohrung 2,3 mm
|63830| Welleneinsatz Bohrung 3,0 mm
|63832| Welleneinsatz Bohrung 3,17 mm
|63840| Welleneinsatz Bohrung 4,0 mm
|63850| Welleneinsatz Bohrung 5,0 mm

Technische Daten Kupplung:
Gesamtlänge 20 mm
Außendurchmesser 15 mm
