Relaismodul
Hersteller: Faller
Artikelnummer: 161659
Massstab: Spur H0 1:87
.
Mindestalter: 14 Jahre
EAN: 4104090616595
versand zwischen 27.Dezember und 30.Dezember
- geeignet für Maßstab :H0, N
Szenarios situativ beeinflussen.

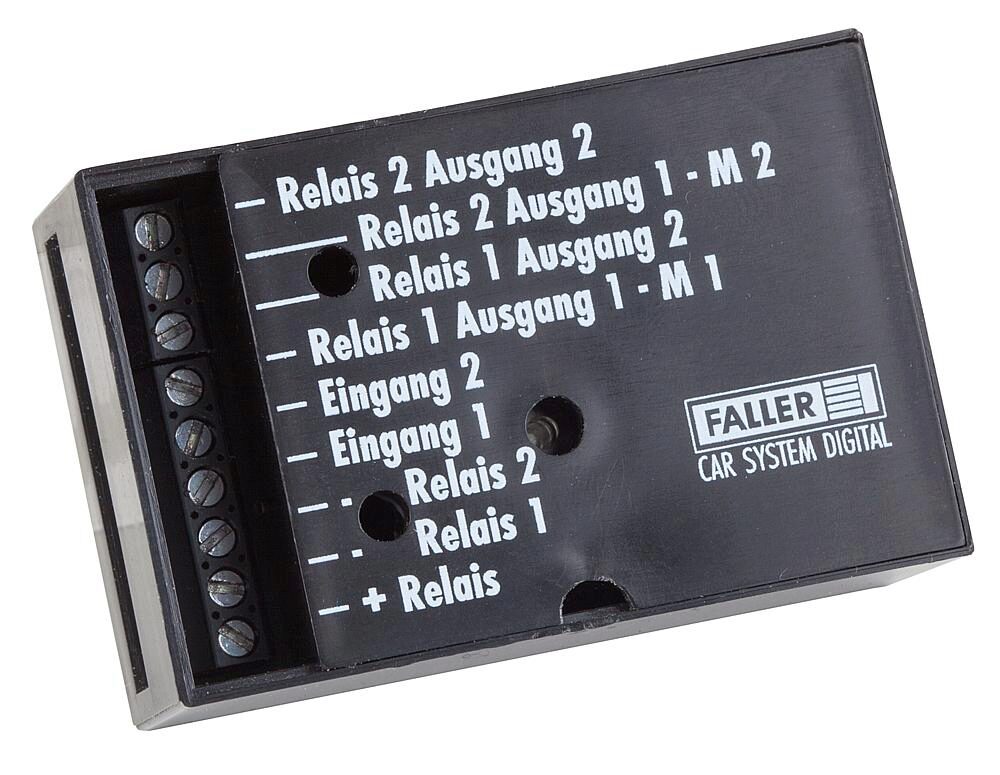

Modul, bestehend aus 2 Relais (12 V DC) auf kleiner Platine, dass durch das Stecken von Brücken (sog.
Jumper) das Auslösen unterschiedlicher Aktionen auf der Modellanlage ermöglicht.
- An die Verkehrssteuerung »Traffic-Control«, Art.
161651 oder das »Erweiterungsmodul«, Art.
161352 angeschlossen, können z.
B.
ein Rauchgenerator, Art.
180690 oder ein Synchron-Bastelmotor, Art.
180629 (Wechselspannung) ein- bzw.
ausgeschaltet werden.
- An ein »Erweiterungsmodul« angeschlossen, kann durch entsprechendes Stecken der Brücken mit einem der Ausgänge ein Motor im Vorwärtslauf und mit einem anderen Ausgang der Motor im Rückwärtslauf betrieben werden.
- Ebenso besteht mit dem Modul die Möglichkeit, unterschiedliche Digitalsysteme potenzialfrei zu verbinden: eines der Systeme schaltet das Relais und dieses Schaltsignal wird in einem anderen System verarbeitet.
- Durch entsprechendes Stecken der Brücken, können aus einem Signal auch zwei Signale gemacht werden: da jeweils ein Öffner- und ein Schließerkontakt des Relais verwendet werden, wird in Abhängigkeit davon, ob das Relais angezogen hat oder geöffnet ist, entweder der eine oder der andere Kontakt geschlossen.
Durch entsprechenden Anschluss des Relaismoduls ist auch eine Signalumkehrung möglich.
- Durch Zwischenschaltung des Relaismoduls, lassen sich an Modulen, deren Ausgänge für den gewünschten Strom zu schwach ausgelegt sind, höhere Ströme oder auch andere Spannungen (z.
B.
Wechselspannung) schalten.
Weitere Einsatzmöglichkeiten werden in der beiliegenden Bedienungsanleitung beschrieben.
Modul, bestehend aus 2 Relais (12 V DC) auf kleiner Platine, dass durch das Stecken von Brücken (sog.
Jumper) das Auslösen unterschiedlicher Aktionen auf der Modellanlage ermöglicht.
- An die Verkehrssteuerung »Traffic-Control«, Art.
161651 oder das »Erweiterungsmodul«, Art.
161352 angeschlossen, können z.
B.
ein Rauchgenerator, Art.
180690 oder ein Synchron-Bastelmotor, Art.
180629 (Wechselspannung) ein- bzw.
ausgeschaltet werden.
- An ein »Erweiterungsmodul« angeschlossen, kann durch entsprechendes Stecken der Brücken mit einem der Ausgänge ein Motor im Vorwärtslauf und mit einem anderen Ausgang der Motor im Rückwärtslauf betrieben werden.
- Ebenso besteht mit dem Modul die Möglichkeit, unterschiedliche Digitalsysteme potenzialfrei zu verbinden: eines der Systeme schaltet das Relais und dieses Schaltsignal wird in einem anderen System verarbeitet.
- Durch entsprechendes Stecken der Brücken, können aus einem Signal auch zwei Signale gemacht werden: da jeweils ein Öffner- und ein Schließerkontakt des Relais verwendet werden, wird in Abhängigkeit davon, ob das Relais angezogen hat oder geöffnet ist, entweder der eine oder der andere Kontakt geschlossen.
Durch entsprechenden Anschluss des Relaismoduls ist auch eine Signalumkehrung möglich.
- Durch Zwischenschaltung des Relaismoduls, lassen sich an Modulen, deren Ausgänge für den gewünschten Strom zu schwach ausgelegt sind, höhere Ströme oder auch andere Spannungen (z.
B.
Wechselspannung) schalten.
Weitere Einsatzmöglichkeiten werden in der beiliegenden Bedienungsanleitung beschrieben.
